ノズル

融着フランジ

中密度ポリエチレン（LLDPE）の特性を最大限に活かしたヒートフュージョンシステムにより、タンクと完全一体化したフランジを開発しました。
これにより、液漏れを皆無にし、通常ノズル装着に使用するパッキン等の交換も不要なことからメンテナンスフリーを実現できる画期的なシステムです。

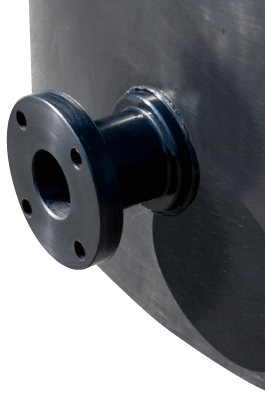

悠着フランジ

融着による完全一体化を実現。
融着箇所は多少クレーター状になりますが、強度その他には影響はありません。

全周取り付け可能

全周囲取付可能です。
ご希望の位置（角度、高さ）をご指定ください。

大小フランジサイズにおける各製品への取付可否、およびその取付位置に関しては、下記の表をご参照ください。
なお、融着フランジの加工はタンク側面のみとなります。（上面はPEフィッティングをご使用ください。）

 フランジサイズAB
フランジサイズ 200AF10K 135 220(250)mm以上
1550AF10K 133 195(225)mm以上
125AF10K 130 180(210)mm以上
100AF10K 120 150(185)mm以上
80AF10K 120 120(160)mm以上
65AF10K 120 115(155)mm以上
50AF10K 106 110(145)mm以上
40AF10K 105 110(140)mm以上
25AF10K 82 100(130)mm以上
20AF10K 70 100(120)mm以上
15AF10K 70 100(120)mm以上

A寸法に対して、＋－が生じます。（　）内はMC-30000～50000の寸法になります
（　）内はMC-30000～50000、HT-30000～40000の寸法になります



融着フランジ取付可否表（タンク側面のみ取付可）

  タンク容量(リットル）

シリーズ

MC - - - 200
|
300		 500 750 1000
|
1500		 2000
|
3000		 4000
|
20000		 30000
|
50000
UL - - - - - - - 3000
|
20000		 4000
|
20000		 -
LA - - - - - - - 3000
|
20000		 4000
|
30000		 -
CT - - - - - - - 4000 6000 -
HT 100
|
300		 - - 500 - - 1000 2000
|
3000		 4000
|
20000		 30000
|
40000
MH 50
|
100		 - - 200
|
300		 500 - 1000 2000
|
3000		 4000
|
15000		 -
耐熱 - 200
|
500		 750
|
5000		 - - - - - - -
15A × - - ○ ○ ○ ○ ○ ○ ○
20A × - - ○ ○ ○ ○ ○ ○ ○
25A × ○ ○ ○ ○ ○ ○ ○ ○ ○
40A × - - × ○ ○ ○ ○ ○ ○
50A × × ○ × × ○ ○ ○ ○ ○
65A × - - × × × ○ ○ ○ ○
80A × - - × × × ○ ○ ○ ○
100A × - - × × × × ○ ○ ○
125A × - - × × × × × ○ ○
150A × - - × × × × × ○ ○
200A × - - × × × × × ○ ○

ご希望のフランジサイズが取付不可の場合は、特殊フランジで対応可能なものもあります。
製品により制限がありますので、あらかじめご相談ください。
耐熱タンクシリーズは専用フランジ（取付けサイズ：20A〜50A）の取付となり、取付け可否は上記各形式に準じます。



主要な液体とパッキン材質（融着フランジ）

薬品パッキン材質
アンモニア水 EPDM
亜硫酸ナトリウム EPDM
塩素水 PTFE
塩素酸カルシウム EPDM
塩酸 PTFE
塩化アルミニウム EPDM
塩化カルシウム EPDM
塩化ナトリウム EPDM
過酸化ナトリウム EPDM
過酸化水素水 PTFE
蟻酸 EPDM
クロロホルム EPDM
薬品パッキン材質
クロム酸 EPDM
クエン酸 EPDM
酢酸 EPDM
硝酸 PTFE
硝酸アンモニウム EPDM
硝酸カルシウム EPDM
蓚酸 EPDM
植物油 EPDM
臭化水素酸 EPDM
次亜塩素酸ナトリウム PTFE
写真用現像液 EPDM
水酸化ナトリウム EPDM
薬品パッキン材質
炭酸ナトリウム EPDM
ブドウ糖 EPDM
弗化水素酸 PTFE
ホウ酸ナトリウム EPDM
硫酸 PTFE
硫酸アルミニウム EPDM
硫酸銅 EPDM
硫酸マグネシウム EPDM
硫化ニッケル EPDM
硫酸ナトリウム EPDM
燐酸 EPDM

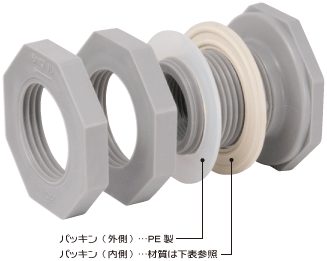

PEフィッティング

PEフィッティングタンク上面管座および側面に取り付けます。
ノズルおよび2枚のナット、2枚のパッキンから構成されています。

パッキン（外側）

ポリエチレン製

パッキン（内側）

…「主要な液体とパッキン材質（PEフィッティング）」参照

PEフィッティング規格表



 ACφDLEFJK
15A

56

 30 32 43 7 6 7 61
20A 69 35 38 51 10 6 10 74
25A 73 45 46 63 12 6 12 78
40A 93 49 63 67 12 6 12 100
50A 108 56 73 74 12 6 15 116
65A φ139 64 97 83 14 5 18 146
80A φ152 64 110 83 14 5 20 162
100A φ178 65 136 85 15 5 20 190

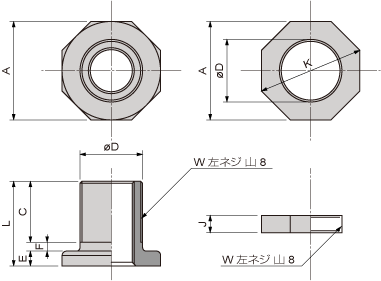

　PEフィッティング規格表図面



PEフィッティング取付可否表（タンク側面の場合）

  タンク容量(リットル）
  タンク側面取付タンク上面管座取付

シ

リ

｜

ズ

  PEフィッティング PEフィッティング
MC - - 200
|
300		 500
|
750		 1000
|
1500		 2000 3000
|
50000		 - 200
|
300		 500
|
50000
UL - - - - - - 3000
|
20000		 - - 3000
|
30000
LA - - - - - 2000 3000
|
20000		 - - 2000
|
30000
CT - - - - - - 4000
|
6000		 - - 4000
|
6000
HT - 100
|
200		 300 500 1000 2000 3000
|
40000		 -

100
|
500

1000
|
40000
MH 50 100 200
|
300		 500 1000 2000 3000
|
20000		 - - -
MD 20
|
50		 100
|
200		 300 - - - - - - -
耐熱 - - - - - - - 200
|
5000		 - -
15A ○ ○ ○ ○ ○ ○ × - ○ ○
20A ○ ○ ○ ○ ○ ○ × ○ ○ ○
25A ○ ○ ○ ○ ○ ○ × ○ ○ ○
40A × ○ ○ ○ ○ ○ × ○ ○ ○
50A × × ○ ○ ○ ○ × ○ ○ ○
65A × × × ○ ○ ○ × - × ○
80A × × × × ○ ○ × - × ○
100A × × × × × ○ × - × ○

ご希望のフランジサイズが取付不可の場合は、特殊フランジで対応可能なものもあります。
製品により制限がありますので、あらかじめご相談ください。
薬注タンクシリーズはタンク上面管座の専用PP製フィッチング（取付けサイズ：20A〜100A）の取付となります。側面への取付けは出来ません。
取付け可否は上記取付け可否（タンク上面管座）の各形式に準じます。

主要な液体とパッキン材質（PEフィッティング）

薬品パッキン材質
アンモニア水 EPDM
亜硫酸ナトリウム EPDM
塩素水 FKM
塩素酸カルシウム EPDM
塩酸 FKM
塩化アルミニウム EPDM
塩化カルシウム EPDM
塩化ナトリウム EPDM
過酸化ナトリウム EPDM
過酸化水素水 FKM
蟻酸 EPDM
クロロホルム EPDM
薬品パッキン材質
クロム酸 EPDM
クエン酸 EPDM
酢酸 EPDM
硝酸 FKM
硝酸アンモニウム EPDM
硝酸カルシウム EPDM
蓚酸 EPDM
植物油 EPDM
臭化水素酸 EPDM
次亜塩素酸ナトリウム FKM
写真用現像液 EPDM
水酸化ナトリウム EPDM
薬品パッキン材質
炭酸ナトリウム EPDM
ブドウ糖 EPDM
弗化水素酸 FKM
ホウ酸ナトリウム EPDM
硫酸 FKM
硫酸アルミニウム EPDM
硫酸銅 EPDM
硫酸マグネシウム EPDM
硫化ニッケル EPDM
硫酸ナトリウム EPDM
燐酸 EPDM


ここに掲載されていない液体のご使用については、弊社まで随時お問い合わせください。



ツバ付フランジ短管

フィッティングにフランジをつける場合に使用します。
規格フランジサイズと取付位置関係については、
下記の表をご参照ください。
各寸法は、MCタンクの場合の参考値となります。

パッキン

…「主要な液体とパッキン材質（フランジ）」参照

 ツバ付フランジ ツバ付フランジ
タンク上面管座
 ツバ付フランジ
タンク側面



ツバ付フランジ短管寸法表

●補強枠・固定金具など、オプションの取付がある場合は下記寸法が変わる場合がございます。
●(　)内寸法は、内ネジソケットの溶接による取り付けとなります。

  20A25A40A50A65A80A100A
MC-50000上面管座/側面 A (80) (85) (100) (115) (115) (115) (135)
側面 B 融着フランジにて対応
MC-40000上面管座/側面 A (80) 85 104 120 125 128 151
側面 B 融着フランジにて対応
MC-30000上面管座/側面 A (80) 85 104 120 125 128 151
側面 B 融着フランジにて対応
MC-20000上面管座/側面 A (80) 86 105 121 126 129 152
側面 B 融着フランジにて対応
MC-15000上面管座/側面 A (80) 86 105 121 126 129 152
側面 B 融着フランジにて対応
MC-10000上面管座/側面 A 74 89 106 124 129 132 155
側面 B 融着フランジにて対応
MC-8000上面管座/側面 A 75 90 109 125 130 133 156
側面 B 融着フランジにて対応
MC-6000上面管座/側面 A 77 92 111 127 132 135 158
側面 B 融着フランジにて対応
MC-5000上面管座/側面 A 77 92 111 127 132 135 158
側面 B 融着フランジにて対応
MC-4000上面管座/側面 A 77 92 111 127 132 135 158
側面 B 融着フランジにて対応
MC-3000上面管座/側面 A 78 93 112 128 133 135 158
側面 B 融着フランジにて対応
MC-2000上面管座/側面 A 79 94 113 129 134 137 160
側面 B 70 80 85 90 95 120 130
MC-1500上面管座/側面 A 80 95 114 130 135 138 161
側面 B 80 85 95 100 105 130 -
MC-1000上面管座/側面 A 80 95 114 130 135 138 161
側面 B 80 85 95 100 105 130 -
MC-750上面管座/側面 A 80 95 114 130 135 138 161
側面 B 80 85 95 100 105 - -
MC-500上面管座/側面 A 80 95 114 130 135 138 161
側面 B 80 85 95 100 105 - -
MC-300上面管座/側面 A 80 95 114 130 - - -
側面 B 80 85 95 100 - - -
MC-200上面管座/側面 A 80 95 114 130 - - -
側面 B 80 85 95 100 - - -

主要な液体とパッキン材質（フランジ）

薬品パッキン材質
アンモニア水 EPDM
亜硫酸ナトリウム EPDM
塩素水 PTFE
塩素酸カルシウム EPDM
塩酸 PTFE
塩化アルミニウム EPDM
塩化カルシウム EPDM
塩化ナトリウム EPDM
過酸化ナトリウム EPDM
過酸化水素水 PTFE
蟻酸 EPDM
クロロホルム EPDM
薬品パッキン材質
クロム酸 EPDM
クエン酸 EPDM
酢酸 EPDM
硝酸 PTFE
硝酸アンモニウム EPDM
硝酸カルシウム EPDM
蓚酸 EPDM
植物油 EPDM
臭化水素酸 EPDM
次亜塩素酸ナトリウム PTFE
写真用現像液 EPDM
水酸化ナトリウム EPDM
薬品パッキン材質
炭酸ナトリウム EPDM
ブドウ糖 EPDM
弗化水素酸 PTFE
ホウ酸ナトリウム EPDM
硫酸 PTFE
硫酸アルミニウム EPDM
硫酸銅 EPDM
硫酸マグネシウム EPDM
硫化ニッケル EPDM
硫酸ナトリウム EPDM
燐酸 EPDM




ローリー配管

ローリー配管
ストップバルブ受け		 ローリー配管
フランジ受け（標準）
ローリー配管
ボールバルブ受け
ローリー車から液受けします。



予備座

予備座 将来の拡張に備え、タンク上部に設けます。



内部配管

内部配管

液の注入時における液面たたきの防止やエアーバブリングなど、多用途に使用されます。

また、タンク上部からの液の吸い上げ用で使用する場合もあります。



ドレン

ドレン

タンク下部に設置されるドレンには、大きな液圧力がかかるため、融着フランジのご使用を強くお勧めしています。

写真は、ドレン用途で一般的な融着フランジ＋フランジ式ボールバルブ＋閉止フランジの組み合わせ例です。



配管用部品

ネジ式ボールバルブ

ネジ式ボールバルブ
流量をON/OFFするバルブです。雄ネジに接続します。

 フランジ式ボールバルブ

フランジ式ボールバルブ
流量をON/OFFするバルブです。フランジに接続します。
フランジ式ストップバルブ

フランジ式ストップバルブ
流量を微調整できるダイヤル式です。フランジに接続します。

 内ネジソケット（溶接）

内ネジソケット（溶接）
タンク上部の鏡面部にノズルを設ける際に使用します。
バルブソケット

バルブソケット
雌ネジとパイプを連結します。

 フランジ合わせ（本体ボルト締め）

フランジ合わせ（本体ボルト締め）
タンク上面管座にPEフィッテイングでは対応できない大型サイズのものを設ける場合に使用します。
ニップル

ニップル
同径の雌ネジ同士を連結します。

 閉止フランジ

閉止フランジ
フランジ面を塞ぎます。
特殊フランジ

特殊フランジタンク
側面に融着フランジやPEフィッテイングでは対応できない大型サイズのものを設ける場合に使用します。
